Stalowa płyta matrycowa D2

1.2379 to stal narzędziowa o zawartości węgla 1,5 procent, zawartości chromu 11,5 procent i twardości do 60 HRC po obróbce cieplnej. Jest to rodzaj pół-stal nierdzewna. Stal D2 ma dobrą odporność na zużycie i umiarkowaną wytrzymałość. Wadą jest to, że odporność na korozję jest nieco niewystarczająca. Jest to rodzaj stali, który jest bardziej odpowiedni do praktycznego zastosowania. Bob Dozier lubi używać D-2. Stal D2 jest wysoce odporną na zużycie, lekko odkształconą stalą matrycową do pracy na zimno, hartowaną wiatrowo stalą narzędziową. Stal D2 może być używana do produkcji stali matrycowych do pracy na zimno o dużych przekrojach, złożonych kształtach, wysokiej odporności na uderzenia i wysokiej odporności na zużycie, takich jak matryca ze stali krzemowej, nożyczki do cięcia na zimno, matryca do przycinania itp.

Podstawowe informacje

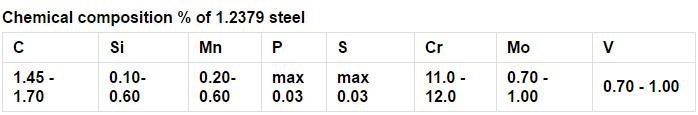

1.2379 Wysokowęglowa i wysokochromowa stal matrycowa do pracy na zimno szeroko stosowana na świecie to stal ledeburytowa o wysokiej
hartowność, hartowność i wysoka odporność na zużycie; dobra odporność na utlenianie w wysokiej temperaturze, odporność na rdzę po hartowaniu
i polerowanie Dobra pojemność, małe odkształcenie obróbki cieplnej.

Twardość
Wyżarzanie Mniejsza lub równa 255HB, średnica wcięcia Większa lub równa 3,8 mm;
Hartowanie Większe lub równe 59 HRC

Specyfikacja obróbki cieplnej
Hartowanie, podgrzewanie wstępne 820 ± 15 stopni, ogrzewanie 1000 ± 6 stopni (kąpiel solna) lub 1010 ± 6 stopni (atmosfera kontrolna pieca).
Utrzymuj ciepło przez 10-20 min, chłodzenie powietrzem, odpuszczanie w temperaturze 200 ± 6 stopni.

Specyfikacja

Pakowanie i dostawa

Popularne Tagi: płyta stalowa matrycy d2
